| 品牌 | 思明特 |
| 型號 | SUP_ |
一、產品介紹
高壓管道水壓疲勞試驗機試驗壓力0-35Mpa，壓力可以調節，主要用于對各種材質的管道的疲勞試驗，思明特控制系統采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，對所有的開關量進行閉合PLC 監控，采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。試驗機箱體是由液壓系統和熱交換系統，控制儀表等組成的一個有機體。在門都安裝閉合檢測開關，進行測量檢測，以滿足試驗安全性。
二、主要系統構成
疲勞發生裝置：疲勞泵、注水泵、調壓閥、液壓站、比例閥、管路。
數據采集控制裝置：計算機、采集軟件、壓力傳感器、數據采集卡。
軟件異常處理裝置：包括壓力、數據采集。
三、基本參數
試驗介質 | 清水 |
脈沖壓力范圍 | 0-35MPa |
壓力顯示精度 | 0.01MPa |
控制精度 | 1% |
功率 | 6kw |
打印報告 | 試驗完畢可以打印試驗報告并保存試驗數據 |
試驗數據保存 | 可以保存報告及試驗過程記錄 |
時間顯示 | 電腦顯示 |
環境溫度 | 室溫 |
介質溫度 | 室溫 |
壓力曲線顯示 | 數據采集軟件實時顯示 |
四、軟件與原理

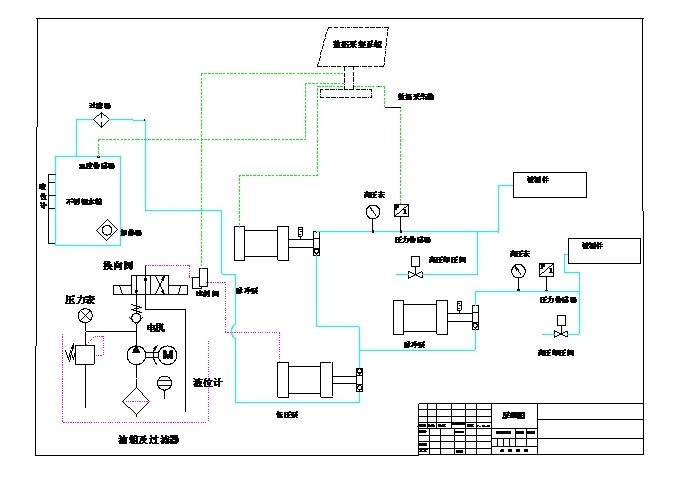

如圖所示：主要包括郵箱、動力站、疲勞泵、傳感器、高壓泄壓閥、管路等組成。
其中綠色線路為計算機控制信號，控制疲勞啟停及處理異常情況，采集數顯表壓力值，控制自動泄壓閥。
紅色部分為液壓站部分，用于疲勞泵的動力，配置有蓄能器，風冷卻器。
泄壓閥分為自動泄壓閥兩種方式。一開始實驗時需要排除管路被測件空氣用。
上位機控制軟件一體控制，進行數據采集、集成控制完全滿足要求。
五、特點
1. 可存儲最近30萬次循環的脈沖壓力波形
2. 支持斷電自動保存數據
3. 內部采用保溫層，可以控制環境溫度與液體溫度
4. 計算機數據采集處理，打印輸出壓力、疲勞次數和疲勞壓力波形
5. 使用安全，工件自動檢漏和停機
6. 可實時顯示脈沖壓力波形(設定波形和實際波形)、壓力值、循環次數、流體溫度、環境溫度等參數
7. 實驗數據可回訪，可以按照實驗時間、實驗次數等查詢實驗結果。
8. 試驗壓力-時間曲線能夠在屏幕上顯示并能打印或存儲在存儲器內，計算機控制，存儲器有USB接口，可打印實驗壓力曲線
9. 拆卸被試管路后的泄漏介質自動回收
相關產品：
其廣泛應用于質量檢測單位、各種車零部件制造單位、產品質量檢測站、科研院校等各種軟管的生產、開發研究等領域。壓力試驗系統，由加壓系統和控制、顯示系統組成。加壓系統主要由思明特液體增壓泵等組成，主要完成系統的加壓和保壓工作，可確保長時間試驗的加壓及保壓。
|
|
|
|
|
|
